استاد بولت (Stud Bolt): معرفی کامل و کاربرد در صنایع نفت و گاز

استاد بولت چیست؟

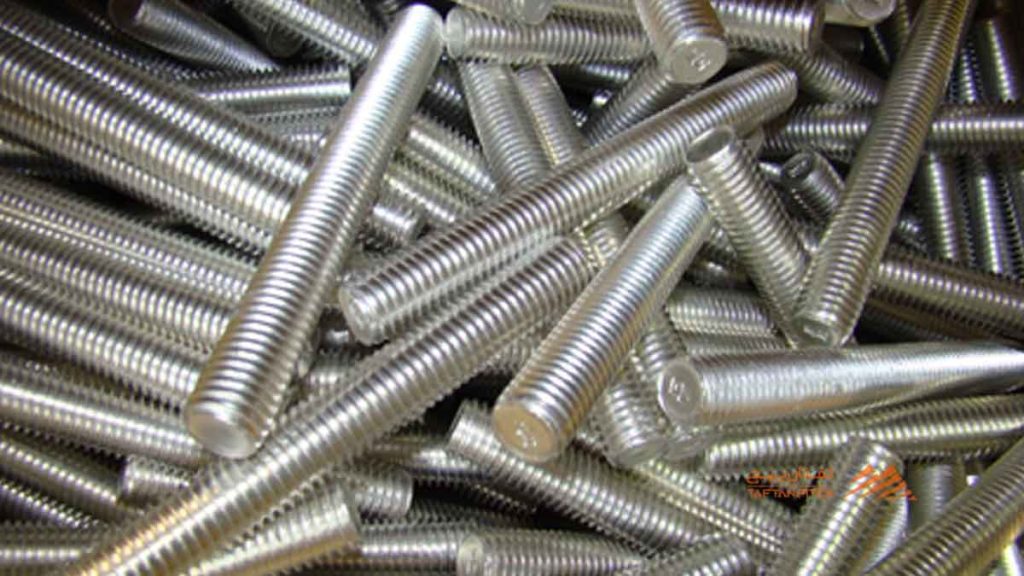

استاد بولت (Stud Bolt): معرفی کامل و کاربرد در صنایع نفت و گاز! استاد بولت یا همان Stud Bolt یک نوع پیچ دوسر رزوه است که برخلاف پیچ‌های معمولی، سر ندارد و هر دو انتهای آن برای اتصال مهره طراحی شده‌اند. این نوع از پیچ‌ها معمولاً برای اتصال فلنج‌ها، تجهیزات فشار قوی، و شیرآلات صنعتی در پروژه‌های نفت، گاز، پتروشیمی و نیروگاهی استفاده می‌شوند. ساختار ساده اما مستحکم استاد بولت، آن را به یکی از پرمصرف‌ترین تجهیزات اتصال‌دهنده در صنایع سنگین تبدیل کرده است.

اجزای اصلی استاد بولت

یک استاد بولت از دو بخش اصلی تشکیل شده است:

• بدنه‌ی پیچ رزوه شده: در طول مشخصی از هر دو طرف رزوه شده تا امکان استفاده از مهره در هر دو سر را فراهم کند.

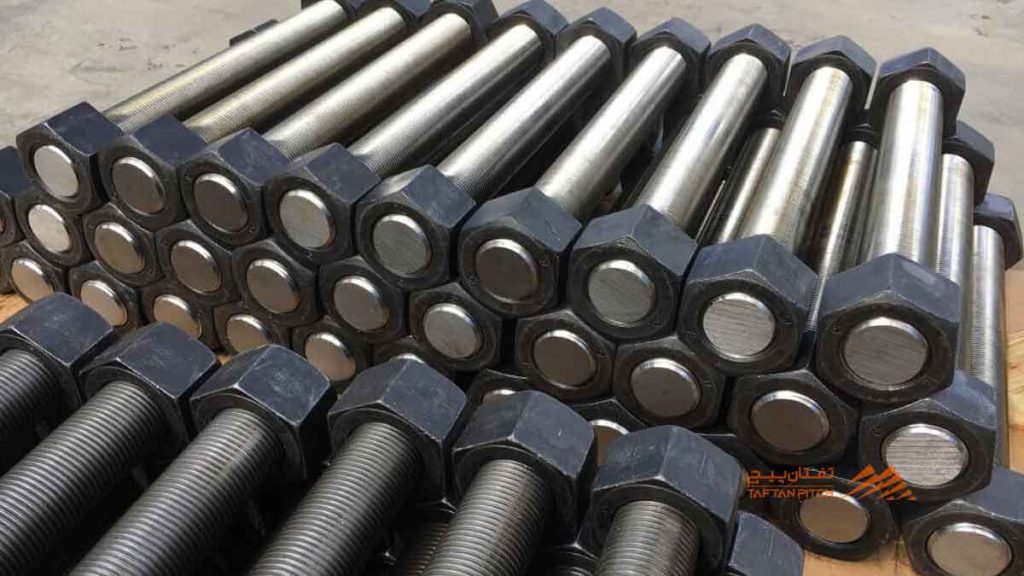

• مهره‌ها (Nuts): به صورت معمول از دو مهره استفاده می‌شود تا گشتاور و فشار متعادلی بین اتصال ایجاد شود.

انواع استاد بولت بر اساس استاندارد

در صنایع نفت و گاز، استفاده از استاد بولت‌ها بر اساس استانداردهای مشخص بین‌المللی صورت می‌گیرد. مهم‌ترین استانداردهایی که برای تولید و استفاده از استاد بولت در نظر گرفته می‌شوند عبارتند از:

• ASTM A193: استاندارد مربوط به پیچ‌ها و استاد بولت‌های مقاوم به دما و فشار بالا.
• ASTM A320: مخصوص پیچ‌ها و استاد بولت‌های مناسب برای دماهای پایین.
• DIN و ISO: استانداردهای اروپایی رایج برای استاد بولت‌ها با مشخصات ابعادی خاص.

متریال ساخت استاد بولت

انتخاب متریال استاد بولت به شدت وابسته به شرایط محیطی، فشار کاری، و نوع سیال عبوری در سیستم است. مهم‌ترین متریال‌های استفاده‌شده عبارتند از:

• کربن استیل (Carbon Steel): برای کاربردهای عمومی.
• استنلس استیل (Stainless Steel): در محیط‌های خورنده و با رطوبت بالا.
• آلیاژهای خاص (Inconel، Monel، Hastelloy): برای کاربرد در محیط‌های بسیار خورنده یا دمای بالا.

کاربرد استاد بولت در صنایع نفت و گاز

صنایع نفت و گاز به دلیل فشار بالا، دماهای متغیر و محیط‌های خورنده، نیازمند اتصالات بسیار مقاوم و مطمئن هستند. در این حوزه، استاد بولت به عنوان یکی از کلیدی‌ترین اجزای اتصال برای تجهیزات زیر استفاده می‌شود:

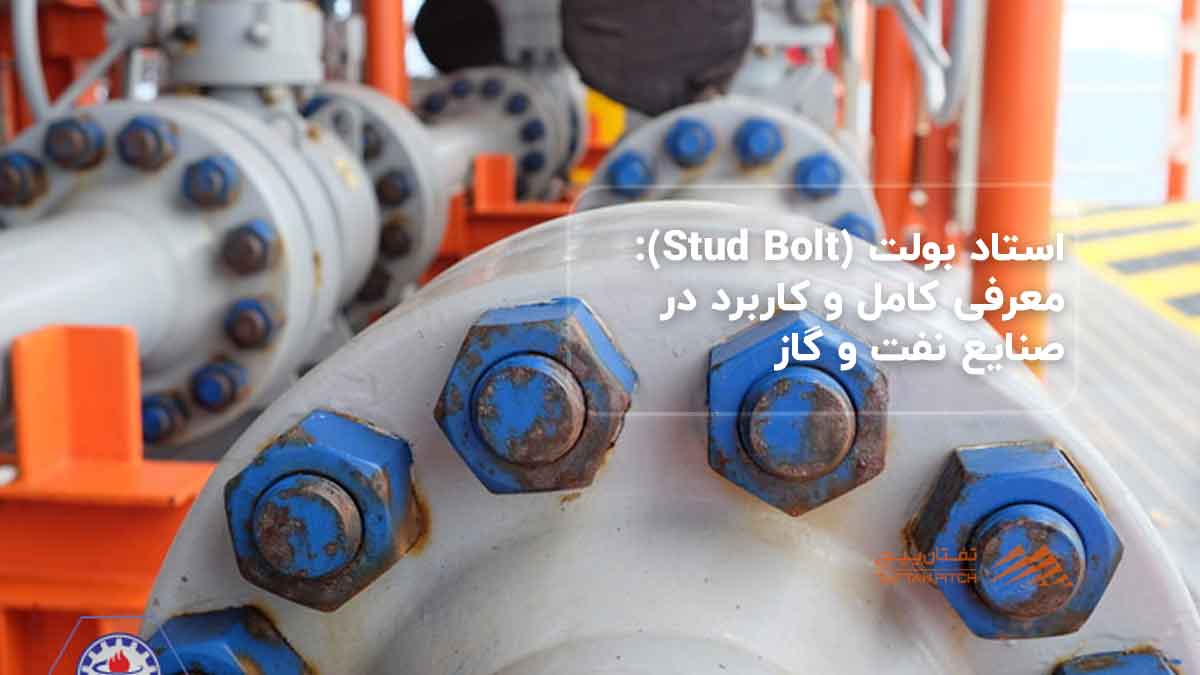

• اتصال فلنج‌ها به یکدیگر: فلنج‌هایی که لوله‌ها و تجهیزات را به هم متصل می‌کنند، با استفاده از استاد بولت و مهره محکم می‌شوند.
• نصب شیرآلات صنعتی: شیرهای کنترلی و ایمنی در سیستم‌های نفت و گاز با استفاده از استاد بولت نصب می‌گردند.
• اتصال بدنه پمپ و کمپرسور: برای تحمل فشارهای بالا و لرزش‌های مکانیکی.
• بستن محفظه‌های تحت فشار: مانند ری‌اکتورهای شیمیایی یا مخازن فرآیندی.

مزایای استفاده از استاد بولت

استفاده از استاد بولت در صنایع نفت و گاز دارای مزایای زیادی است که عبارتند از:

• تحمل فشار و دمای بالا: به دلیل متریال مقاوم و ساختار مستحکم.
• امکان تعویض آسان: می‌توان مهره یا استاد بولت معیوب را به راحتی بدون آسیب به سایر قطعات تعویض کرد.
• اتصال یکنواخت و پایدار: استفاده از دو مهره باعث توزیع بهتر گشتاور و افزایش دوام اتصال می‌شود.
• تنوع در اندازه و متریال: مطابق با نیاز پروژه و نوع محیط.

راهنمای انتخاب استاد بولت مناسب

در انتخاب استاد بولت برای پروژه‌های نفت و گاز، چند عامل کلیدی باید مدنظر قرار گیرد:

1. فشار و دمای کاری سیستم
2. نوع سیال عبوری (خورنده یا غیرخورنده)
3. استاندارد فلنج و نوع اتصال
4. نوع عملیات نصب و تعمیرات آتی
5. شرایط محیطی مانند رطوبت، دما، و خوردگی

تست و بازرسی استاد بولت

با توجه به حساسیت اتصالات در پروژه‌های نفت و گاز، تست‌های کنترل کیفی سختگیرانه بر روی استاد بولت‌ها اعمال می‌شود. برخی از این تست‌ها عبارتند از:

• تست کشش (Tensile Test): برای سنجش استحکام کششی.
• تست سختی (Hardness Test): تعیین مقاومت در برابر تغییر شکل.
• تست غیر مخرب (NDT): برای تشخیص ترک‌ها یا نقص‌های داخلی.
• کنترل ابعادی: بررسی دقیق قطر، طول، و رزوه‌ها مطابق با استاندارد.

نکات مهم در نصب استاد بولت

برای اطمینان از عملکرد صحیح استاد بولت، رعایت نکات زیر ضروری است:

• استفاده از روان‌کننده مناسب: بین رزوه‌ها برای جلوگیری از قفل شدن مهره.
• بستن مهره‌ها با گشتاور استاندارد: استفاده از ترک‌متر الزامی است.
• بستن به صورت متقاطع: به منظور توزیع یکنواخت فشار روی فلنج.
• بازرسی پس از نصب: بررسی نشتی یا لق بودن اتصال.

نگهداری و بازرسی دوره‌ای استاد بولت

در محیط‌های صنعتی مانند پالایشگاه و پتروشیمی، بازرسی و نگهداری منظم استاد بولت‌ها اهمیت ویژه‌ای دارد:

• بررسی وجود زنگ‌زدگی یا خوردگی سطحی.
• اطمینان از سفت بودن مهره‌ها.
• تعویض استاد بولت‌های دارای تغییر رنگ یا آسیب سطحی.
• ثبت مشخصات استاد بولت‌های تعویض‌شده برای سوابق نگهداری.

جمع‌بندی: استاد بولت (Stud Bolt) معرفی کامل و کاربرد در صنایع نفت و گاز

استاد بولت به عنوان یک ابزار اتصال بسیار مهم در صنایع نفت، گاز و پتروشیمی شناخته می‌شود. مقاومت بالا، طراحی کاربردی، و تطبیق‌پذیری با شرایط کاری سخت، این قطعه را به یکی از اجزای حیاتی در تجهیزات صنعتی تبدیل کرده است. انتخاب صحیح، نصب اصولی و نگهداری منظم از استاد بولت می‌تواند نقش کلیدی در افزایش ایمنی، راندمان و عمر مفید تجهیزات ایفا کند.
