گشتاور پیچ چیست و چه تاثیری در بستن صحیح پیچ و مهره دارد؟ در صنایع مختلف از خودروسازی گرفته تا صنایع سنگین، نفت و گاز، هوافضا و حتی کارهای خانگی، استفاده از پیچ و مهره برای اتصال قطعات یکی از مهمترین و پرکاربردترین روشها به شمار میرود. اما موضوع مهمی که در فرآیند بستن پیچها مطرح میشود، گشتاور پیچ (Bolt Torque) است. این مفهوم اگر بهدرستی رعایت نشود، میتواند باعث شل شدن اتصالات، شکستن پیچ، یا حتی حوادث جدی در تجهیزات صنعتی شود. در این مقاله بهطور جامع به بررسی این موضوع میپردازیم تا بدانیم گشتاور پیچ چیست، چگونه محاسبه میشود و چه تاثیری در عملکرد و ایمنی اتصالات دارد.
به زبان ساده، گشتاور پیچ نیرویی است که هنگام چرخاندن پیچ حول محور خود به آن وارد میشود. این نیرو معمولاً با آچار بکس یا ترک متر اعمال شده و واحد آن نیوتنمتر (N·m) است. هرچه طول بازوی ابزار بیشتر باشد یا نیروی دست کاربر افزایش یابد، گشتاور بیشتری به پیچ وارد خواهد شد.
گشتاور نه تنها نشاندهنده میزان محکم بودن پیچ است، بلکه نقش مهمی در ایجاد پیشبار (Preload) داخل پیچ دارد. این پیشبار همان نیروی فشاری است که دو قطعه متصلشده را محکم کنار هم نگه میدارد.
اهمیت گشتاور پیچ در این است که اگر پیچ بیش از حد سفت یا شل بسته شود، مشکلات متعددی ایجاد خواهد شد:
هنگامی که پیچ بسته میشود، بخشی از انرژی صرف غلبه بر اصطکاک رزوه و سطح تماس مهره میشود. تنها بخشی از انرژی بهعنوان نیروی کششی یا همان پیشبار در پیچ ذخیره میشود. طبق استانداردها، تقریباً ۹۰ درصد انرژی صرف اصطکاک و تنها ۱۰ درصد آن به ایجاد پیشبار واقعی تبدیل میشود. به همین دلیل انتخاب گشتاور مناسب اهمیت بسیار بالایی دارد.
فرمول ساده ارتباط بین گشتاور و نیروی پیشبار به صورت زیر است:
T = K × F × d
یکی از عوامل کلیدی که در محاسبه گشتاور نقش دارد، استفاده از روانکارها است. در صورت روانکاری رزوه پیچ و مهره، اصطکاک کاهش یافته و مقدار بیشتری از انرژی اعمالی به نیروی پیشبار تبدیل میشود.
برای مثال:

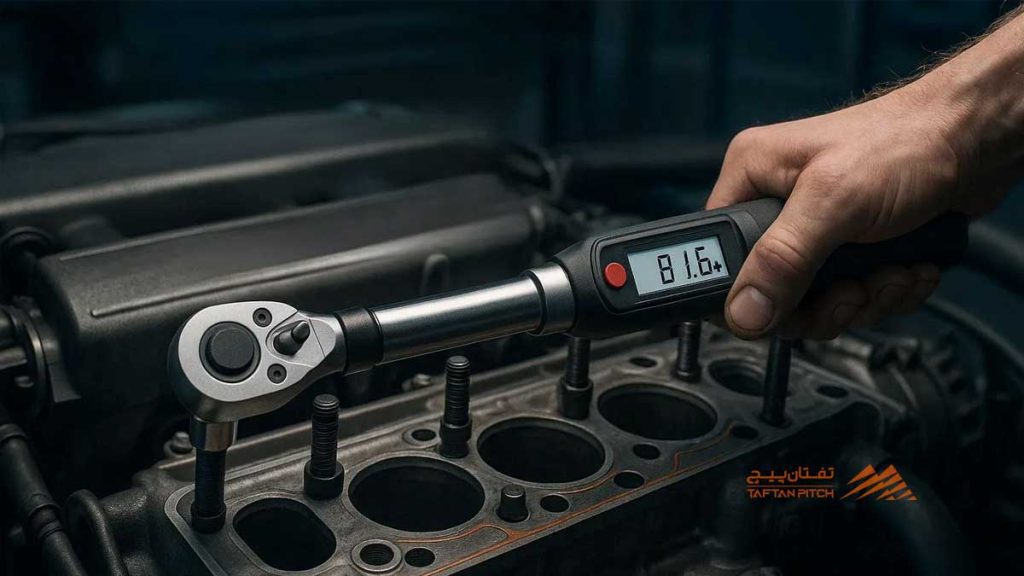

برای بستن صحیح پیچها، استفاده از ابزارهای دقیق الزامی است. مهمترین ابزارها عبارتند از:
این ابزارها کمک میکنند تا هر پیچ دقیقاً طبق استاندارد و بدون خطا بسته شود.
گشتاور مورد نیاز برای بستن پیچها به عوامل مختلفی مانند قطر پیچ، گرید یا کلاس پیچ (Grade)، جنس پیچ و مهره، و نوع روانکار بستگی دارد. استانداردهای بینالمللی مانند ISO، ASTM و DIN جداول دقیقی برای گشتاور پیچها ارائه میدهند.
به عنوان مثال، برای یک پیچ فولادی گرید 8.8 با قطر 10 میلیمتر، گشتاور پیشنهادی در حدود ۴۷ نیوتنمتر است. اما همین پیچ در گرید بالاتر (10.9) نیاز به گشتاور بیشتری خواهد داشت.
عدم توجه به گشتاور صحیح پیچها میتواند عواقب زیر را به همراه داشته باشد:
برای اطمینان از صحت عملیات بستن پیچها، میتوان از راهکارهای زیر استفاده کرد:
آیا می دانستید: نیروی گشتاور پیچ و مهره – چگونه گشتاور یک پیچ را محاسبه کنیم؟
در نهایت باید گفت که گشتاور پیچ نقش حیاتی در بستن صحیح پیچ و مهرهها ایفا میکند. انتخاب گشتاور مناسب نهتنها باعث افزایش ایمنی و دوام اتصال میشود، بلکه از بروز خسارات سنگین ناشی از شل شدن یا شکستن پیچ جلوگیری میکند. بنابراین در هر صنعت یا پروژهای، توجه به جداول استاندارد، استفاده از ابزارهای دقیق و رعایت اصول فنی، امری اجتنابناپذیر است.
1. گشتاور پیچ چگونه اندازهگیری میشود؟

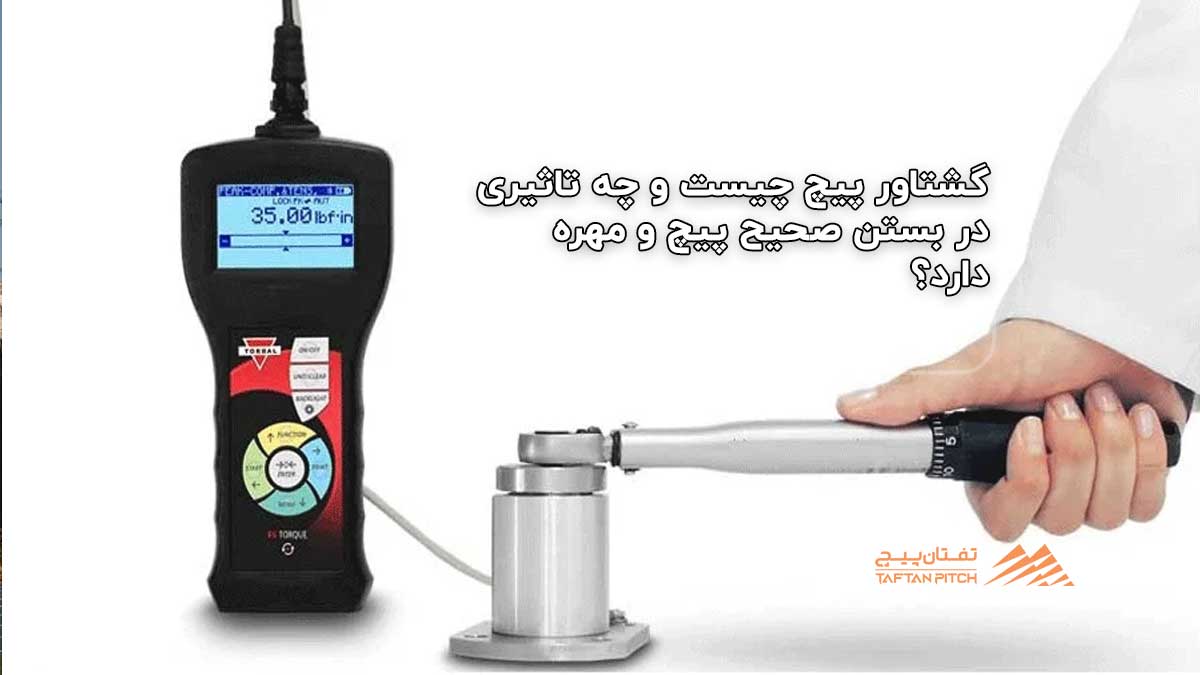

با استفاده از ترک متر یا ابزارهای دقیق دیجیتال، میتوان گشتاور پیچ را با واحد نیوتنمتر اندازهگیری کرد.
2. آیا همه پیچها نیاز به بستن با گشتاور مشخص دارند؟
بله، بهویژه در صنایع حساس مانند خودرو، هواپیما، و تجهیزات صنعتی رعایت گشتاور صحیح بسیار حیاتی است.
3. چه عواملی بر گشتاور پیچ تأثیر میگذارند؟
عواملی مانند قطر پیچ، جنس و گرید، روانکاری رزوهها، و شرایط بارگذاری تأثیر مستقیم بر مقدار گشتاور دارند.
4. اگر پیچ بیش از حد سفت شود چه اتفاقی میافتد؟
در این حالت احتمال شکستن پیچ، آسیب به رزوهها و کاهش عمر اتصال وجود دارد.
5. بهترین ابزار برای کنترل گشتاور چیست؟
استفاده از ترک مترهای کالیبره شده بهترین راه برای کنترل گشتاور در بستن پیچها است.
