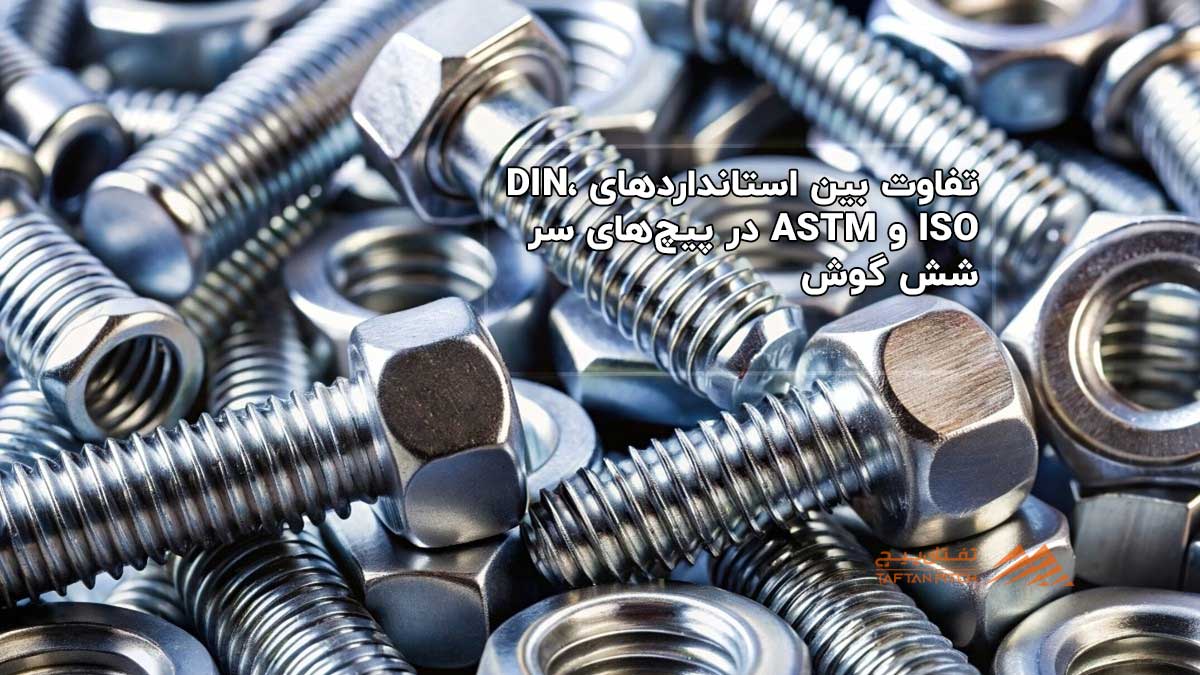

تفاوت بین استانداردهای DIN، ISO و ASTM در پیچهای سر شش گوش! در نگاه اول ممکن است پیچهای تولید شده بر اساس استانداردهای DIN، ISO و ASTM کاملاً مشابه به نظر برسند، اما تفاوتهای ظریفی در جزئیات آنها وجود دارد که در عملکرد و انتخاب نهایی تأثیر مستقیم دارد.
یکی از مهمترین تفاوتها در ابعاد و تلورانس رزوهها است. برای مثال، پیچ DIN ممکن است در گام رزوه یا طول بخش بدون دنده با مدل ISO تفاوت کمی داشته باشد. این تفاوتها گاهی باعث میشوند پیچ و مهرههای استانداردهای مختلف به درستی با یکدیگر جفت نشوند.
در مقابل، استاندارد ASTM بیشتر روی جنس و خواص مکانیکی پیچ تمرکز دارد. بهعبارت دیگر، اگر دو پیچ از نظر ظاهری مشابه باشند ولی یکی ASTM A325 و دیگری DIN 933 باشد، مقاومت کششی و استحکام آنها میتواند کاملاً متفاوت باشد.
در جدول زیر بهطور خلاصه تفاوتهای اصلی این سه استاندارد آورده شده است:
| ویژگی | DIN | ISO | ASTM |
|---|---|---|---|
| کشور مبدا | آلمان | بینالمللی | آمریکا |
| تمرکز اصلی | ابعاد و تلورانس | هماهنگی جهانی | جنس و مقاومت مکانیکی |
| مثال رایج | DIN 933، DIN 931 | ISO 4017، ISO 4014 | ASTM A325، ASTM A490 |
| نوع کاربرد | صنعتی و عمومی | جهانی و پروژههای صادراتی | پروژههای سنگین، نفت و گاز |
به همین دلیل، هنگام انتخاب پیچ برای پروژههای بینالمللی یا وارداتی، حتماً باید بررسی کنید که آیا استاندارد مورد استفاده با مشخصات طراحی مطابقت دارد یا خیر. استفاده از پیچ با استاندارد اشتباه ممکن است باعث بروز عدم تطابق مکانیکی یا شکست در اتصال شود.
استانداردهای DIN شامل مجموعهی وسیعی از پیچهای سر شش گوش است که هرکدام برای کاربرد خاصی طراحی شدهاند. در میان آنها، دو استاندارد DIN 931 و DIN 933 از پرکاربردترینها هستند.
در جدول زیر، بخشی از مشخصات استاندارد DIN 933 آورده شده است:
| سایز پیچ (M) | گام رزوه (mm) | قطر سر (mm) | ارتفاع سر (mm) | طول پیچ (mm) |
|---|---|---|---|---|
| M5 | 0.8 | 8 | 3.5 | 10 – 100 |
| M6 | 1.0 | 10 | 4 | 10 – 120 |
| M8 | 1.25 | 13 | 5.3 | 16 – 150 |
| M10 | 1.5 | 17 | 6.4 | 20 – 200 |
| M12 | 1.75 | 19 | 7.5 | 25 – 250 |
| M16 | 2.0 | 24 | 10 | 30 – 300 |
این جدول به مهندسان کمک میکند تا پیچ مناسب را بر اساس نیاز طراحی انتخاب کنند. برای مثال، اگر بخواهید قطعات فولادی ضخیم را به هم متصل کنید، پیچ M12 یا M16 انتخاب مناسبی خواهد بود.
نکتهی مهم در استاندارد DIN این است که کیفیت تولید پیچها معمولاً بسیار دقیق و با تلورانس پایین است، به همین دلیل این نوع پیچها در صنایع خودروسازی اروپا، ماشینآلات و تجهیزات صنعتی کاربرد گستردهای دارند.
استاندارد ISO به عنوان نسخه بینالمللی و اصلاحشدهی DIN شناخته میشود. برای مثال، ISO 4014 معادل DIN 931 و ISO 4017 معادل DIN 933 است. تفاوتهای این دو معمولاً جزئی اما مهماند، بهخصوص در طول رزوه و اندازه سر پیچ.
| سایز پیچ (M) | گام استاندارد (mm) | قطر سر (mm) | ارتفاع سر (mm) | نوع رزوه |
|---|---|---|---|---|
| M5 | 0.8 | 8 | 3.3 | کامل / ناقص |
| M6 | 1.0 | 10 | 4 | کامل / ناقص |
| M8 | 1.25 | 13 | 5.3 | کامل / ناقص |
| M10 | 1.5 | 16 | 6.4 | کامل / ناقص |
| M12 | 1.75 | 18 | 7.5 | کامل / ناقص |
| M16 | 2.0 | 24 | 10 | کامل / ناقص |
استاندارد ISO معمولاً در پروژههایی استفاده میشود که نیاز به هماهنگی بین کشورها دارند. مثلاً در پروژههای نفت و گاز یا صنایع دریایی که پیمانکاران بینالمللی حضور دارند، ISO انتخاب اول مهندسان است.
نکتهی دیگر این است که پیچهای ISO معمولاً با مهرههایی از همان استاندارد استفاده میشوند (مانند ISO 4032)، تا از تطابق کامل رزوهها اطمینان حاصل شود.
استاندارد ASTM بیشتر در صنایع آمریکایی و پروژههای بزرگ بینالمللی مورد استفاده قرار میگیرد. تمرکز اصلی این استاندارد بر ویژگیهای مکانیکی، ترکیب شیمیایی و مقاومت پیچها است، نه صرفاً ابعاد. به همین دلیل در پروژههای حساس مانند سازههای فولادی، پلها، خطوط لوله و تجهیزات فشار قوی، پیچهای ASTM حرف اول را میزنند.
در بین تمام انواع ASTM، سه مدل زیر بیشترین کاربرد را دارند:
در جدول زیر مقایسهای بین این سه گرید مشاهده میکنید:
| نوع استاندارد | جنس پیچ | استحکام کششی (MPa) | کاربرد اصلی |
|---|---|---|---|
| ASTM A307 | فولاد کربنی معمولی | 414 | اتصالات سبک، تجهیزات عمومی |
| ASTM A325 | فولاد کربنی حرارتدیده | 830 | سازههای فولادی، پلها |
| ASTM A490 | فولاد آلیاژی با سختی بالا | 1040 | سازههای سنگین، ماشینآلات صنعتی |
پیچهای A325 و A490 معمولاً همراه با مهره و واشر مخصوص خود استفاده میشوند تا از انتقال نیرو و تنش بهدرستی اطمینان حاصل شود. همچنین، این پیچها اغلب دارای پوشش گالوانیزه گرم یا فسفاته هستند تا در برابر خوردگی مقاوم بمانند.
اگر پروژه شما در مناطق مرطوب یا صنعتی است، انتخاب پیچ ASTM با روکش مناسب میتواند عمر مفید اتصال را چند برابر کند.
هر پیچ دارای یک عدد مشخص روی سر خود است که نشاندهندهی کلاس مقاومت یا گرید (Grade) آن است. این عدد در واقع بیانگر میزان تحمل پیچ در برابر تنش کششی و برشی است.
در استانداردهای متریک (DIN/ISO)، گریدها معمولاً به صورت اعداد مانند 8.8، 10.9، 12.9 نوشته میشوند. عدد اول نشاندهندهی مقاومت کششی نهایی (به مگاپاسکال تقسیم بر 100)، و عدد دوم نسبت مقاومت تسلیم به مقاومت نهایی است.
برای مثال:
در استاندارد ASTM، گریدها با حروف و اعداد مشخص میشوند (مثلاً A325 یا A490).
| گرید | نوع فولاد | استحکام کششی (MPa) | نوع کاربرد |
|---|---|---|---|
| 4.6 | فولاد نرم | 400 | کارهای سبک |
| 8.8 | فولاد متوسط سختکاری شده | 800 | کارهای صنعتی و ساختمانی |
| 10.9 | فولاد آلیاژی حرارتدیده | 1000 | تجهیزات مکانیکی و خودرو |
| 12.9 | فولاد آلیاژی با سختی بالا | 1200 | ماشینآلات سنگین |
برای مثال، در صنعت خودروسازی معمولاً از پیچهای 10.9 استفاده میشود تا در برابر لرزش و ضربه مقاومت بالایی داشته باشند، در حالی که در پروژههای عمرانی، پیچ 8.8 به دلیل تعادل بین قیمت و استحکام انتخاب رایجی است.
جنس پیچ تأثیر مستقیمی بر استحکام، مقاومت خوردگی و طول عمر آن دارد. انتخاب متریال مناسب بسته به شرایط کاری، دما، رطوبت و بار مکانیکی انجام میشود.
بیش از 80 درصد پیچهای صنعتی از فولاد کربنی ساخته میشوند. این نوع فولاد بر اساس مقدار کربن، در سه گروه تقسیم میشود:
اگر محیط کاری در معرض رطوبت، آب شور یا مواد شیمیایی است، پیچ استنلس استیل بهترین گزینه است. انواع رایج آن شامل A2 (304) و A4 (316) است.
در شرایط دمای بالا یا محیطهای بسیار خورنده، از آلیاژهای ویژه مثل Inconel، Monel، Titanium استفاده میشود. این پیچها بسیار گرانقیمتاند اما در محیطهای فوقالعاده سخت عملکرد بینقصی دارند.
بهطور خلاصه، انتخاب متریال پیچ باید بر اساس سه عامل اصلی انجام شود:
پیچ سر شش گوش یکی از پرکاربردترین انواع پیچها در صنعت است و تقریباً در تمام پروژههای عمرانی، خودروسازی، ماشینآلات و صنایع نفت و گاز به کار میرود. با وجود ظاهر مشابه، پیچها میتوانند تفاوتهای قابلتوجهی در استاندارد، جنس و مقاومت مکانیکی داشته باشند. به همین دلیل، شناخت استانداردهای DIN، ISO و ASTM برای انتخاب صحیح پیچ اهمیت زیادی دارد.
در یک نگاه کلی:
برای انتخاب پیچ مناسب باید عوامل مختلفی مانند کلاس مقاومت (Grade)، متریال ساخت (فولاد، استنلس استیل، آلیاژ خاص)، پوشش سطحی (گالوانیزه، فسفاته، اکسید سیاه) و شرایط کاری (رطوبت، فشار، دما) را در نظر گرفت.
همچنین، تطابق پیچ و مهره از یک استاندارد اهمیت زیادی دارد. ترکیب پیچ ISO با مهره DIN یا ASTM میتواند باعث لقی، لغزش یا شکست در اتصال شود. در نهایت، همیشه توصیه میشود پیش از خرید پیچ برای پروژههای حساس، به جدول استاندارد و مشخصات فنی تولیدکننده مراجعه کنید.
به یاد داشته باشید: انتخاب صحیح پیچ، ضامن ایمنی و دوام سازه است.
1. تفاوت پیچ DIN 933 و ISO 4017 چیست؟
هر دو پیچ تمامرزوه و سر شش گوش هستند، اما در ابعاد دقیق و تلورانس جزئی تفاوت دارند. ISO نسخه بینالمللی DIN است و ممکن است در طول رزوه یا ارتفاع سر تفاوت کوچکی داشته باشد.
2. پیچ ASTM A325 برای چه کاربردی مناسب است؟
این پیچ از فولاد حرارتدیده ساخته میشود و برای سازههای فولادی سنگین، پلها و اتصالات تحت بار زیاد به کار میرود.
3. کدام گرید پیچ برای کارهای ساختمانی مناسبتر است؟
معمولاً پیچهای گرید 8.8 بهترین گزینه برای پروژههای ساختمانی و صنعتی متوسط هستند؛ چون تعادل خوبی بین قیمت، مقاومت و دوام دارند.
4. آیا میتوان پیچهای فولادی را در فضای باز استفاده کرد؟
بله، اما بهتر است پیچها دارای پوشش گالوانیزه گرم باشند تا در برابر زنگزدگی و رطوبت مقاومت کافی داشته باشند.
5. چگونه سایز پیچ مناسب را انتخاب کنیم؟
سایز پیچ باید متناسب با ضخامت قطعه، نوع بار (کششی یا برشی) و فضای در دسترس برای نصب انتخاب شود. همیشه از جداول استاندارد DIN، ISO یا ASTM برای تطابق دقیق ابعاد استفاده کنید.
کلام آخر:
در دنیای مهندسی، انتخاب درست یک پیچ ساده میتواند تفاوت میان یک اتصال ایمن و یک شکست پرهزینه باشد. آشنایی با استانداردهای بینالمللی، شناخت جنس و کلاس مقاومت پیچها، و توجه به شرایط محیطی سه گام اساسی برای انتخاب دقیق پیچ سر شش گوش هستند.
